列車がテールライトの赤い尾を引いて走り去る姿は、何とも言えない風情があります。
最近の模型ではＬＥＤが標準装備されているので、低速時からテールライトが明るく輝くのですが、一昔前のモデルだと電球が用いられていたため、ある程度の速度が乗って電圧が上昇しないと、点灯しているのがよく分からないことが多いですね。
そこで、KATOの「スハフ12形・旧製品」を用いて、テールライトを電球からＬＥＤに換装してみることにしました。

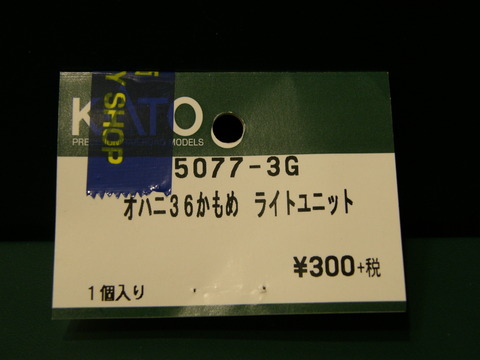

使用するパーツはこれ。

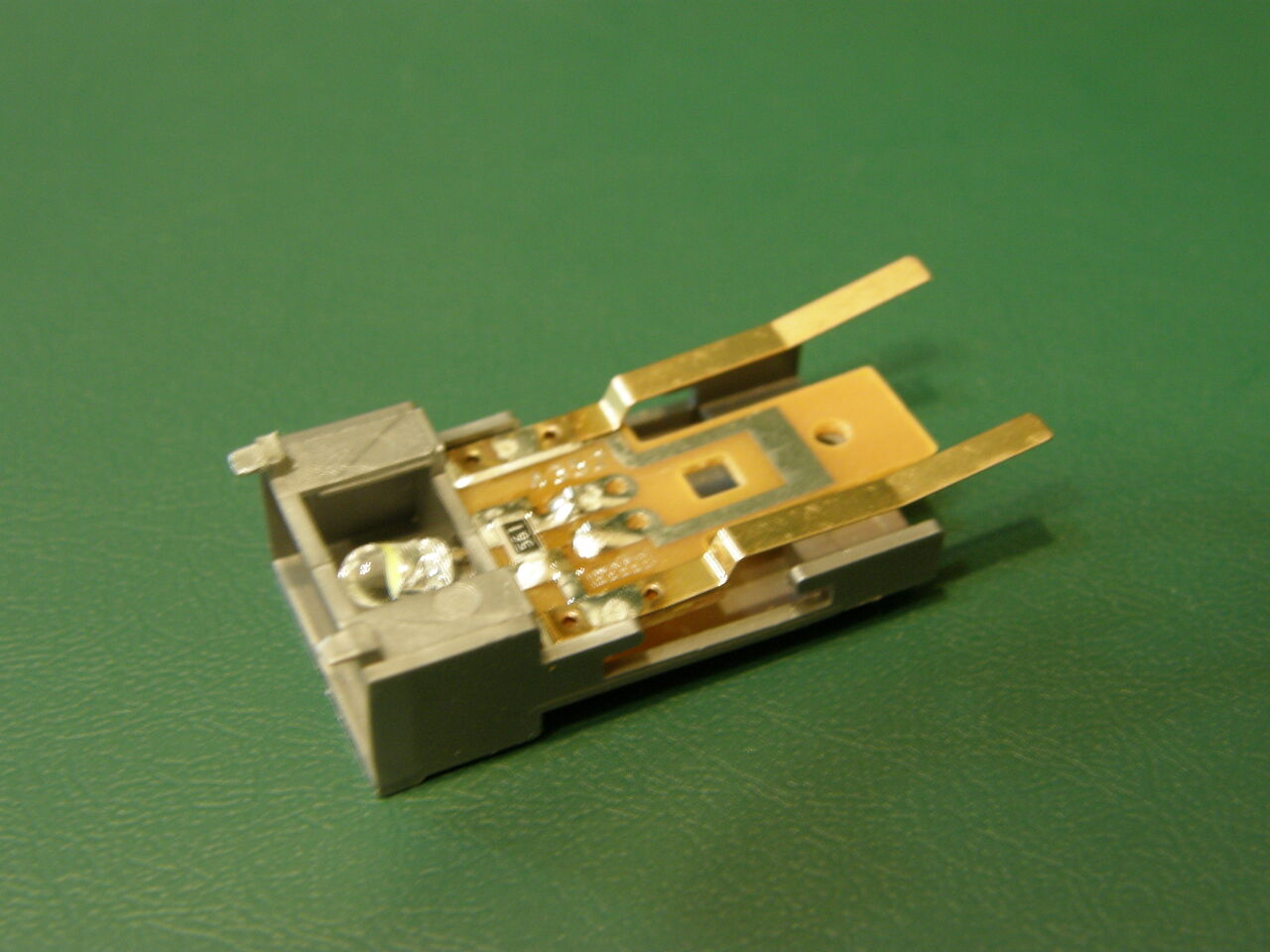

「オハニ36かもめ ライトユニット（品番 5077-3G）」です。
模型店のパーツ棚で発見しました。
私は電飾関係には基本的に手を出さないのですが、このパーツは旧製品に用いられているテールライトの基盤に形状が似ていたので、「これならポン付けで交換できるかな」と思ったのです。
・・・実際には、ポン付けはできず、少し加工が必要でした。

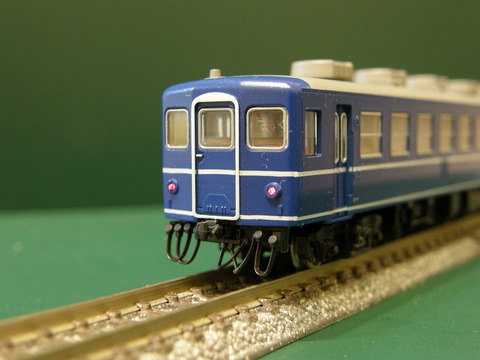

これはデフォルトの点灯状態。
そこそこ明るく見えますが、これは機関車に牽かれていないためです。
実際に機関車が牽引すると、低速時にはテールライトは非常に暗く、点灯しているかが分かりません。
※ この車両はカプラー周りを加工しています。

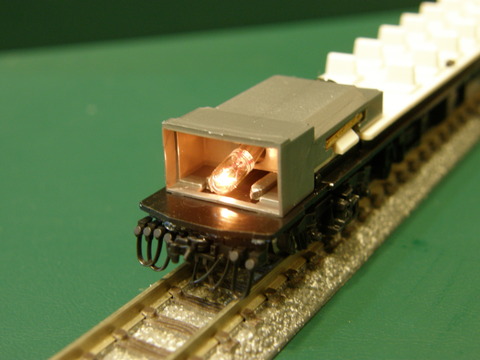

車体を外して通電してみたところ。
電球ですね。

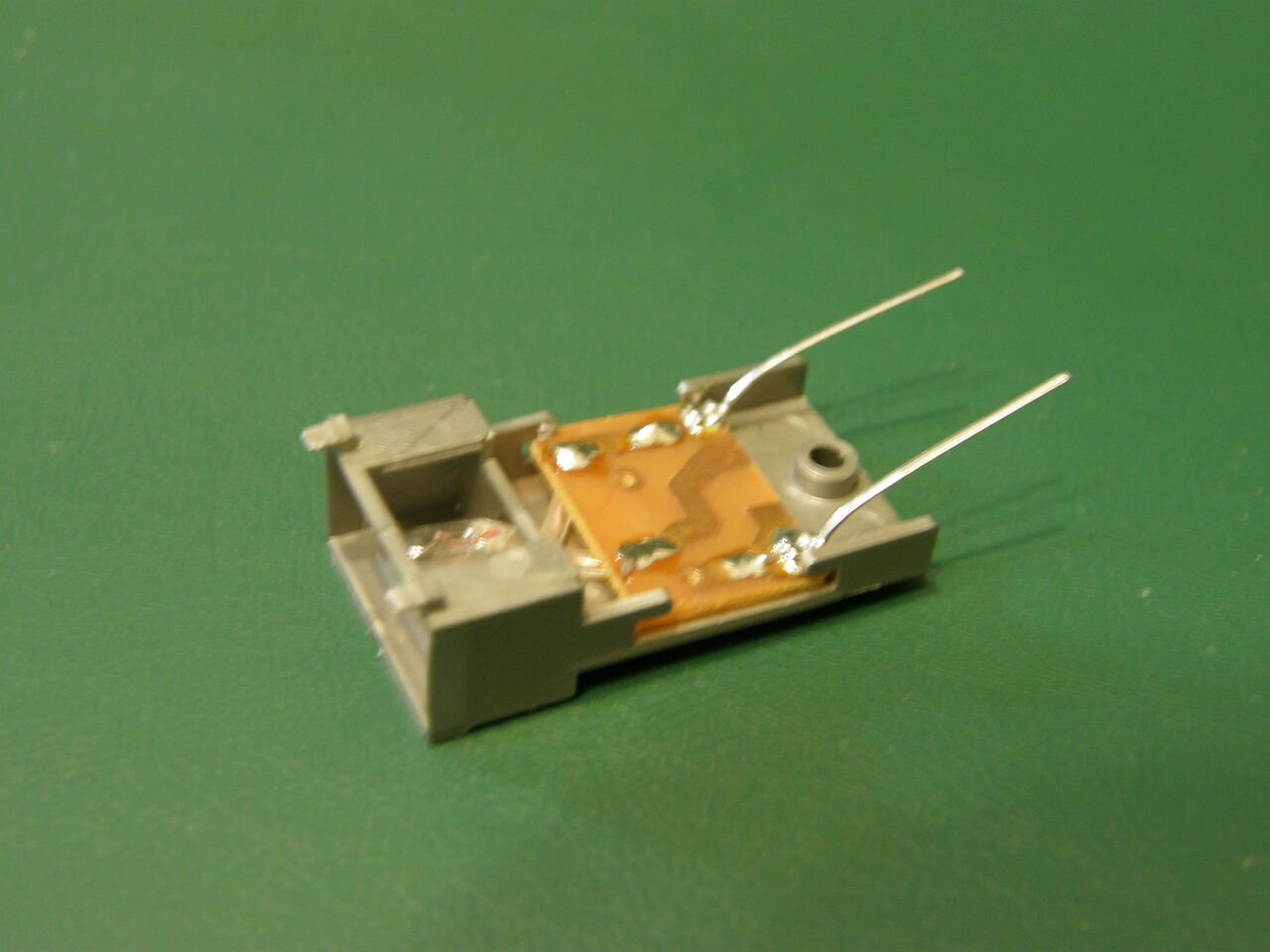

テールライトユニットを車体から外してみました。

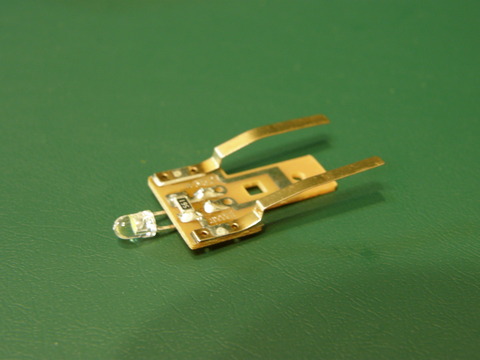

で、これがＬＥＤのユニット。
・・・確かに形状は似ていますが、電球のものと比較すると基盤が長いです。
基盤の長さが違っていましたので、想定していたポン付けはできませんでした。
(>_<)

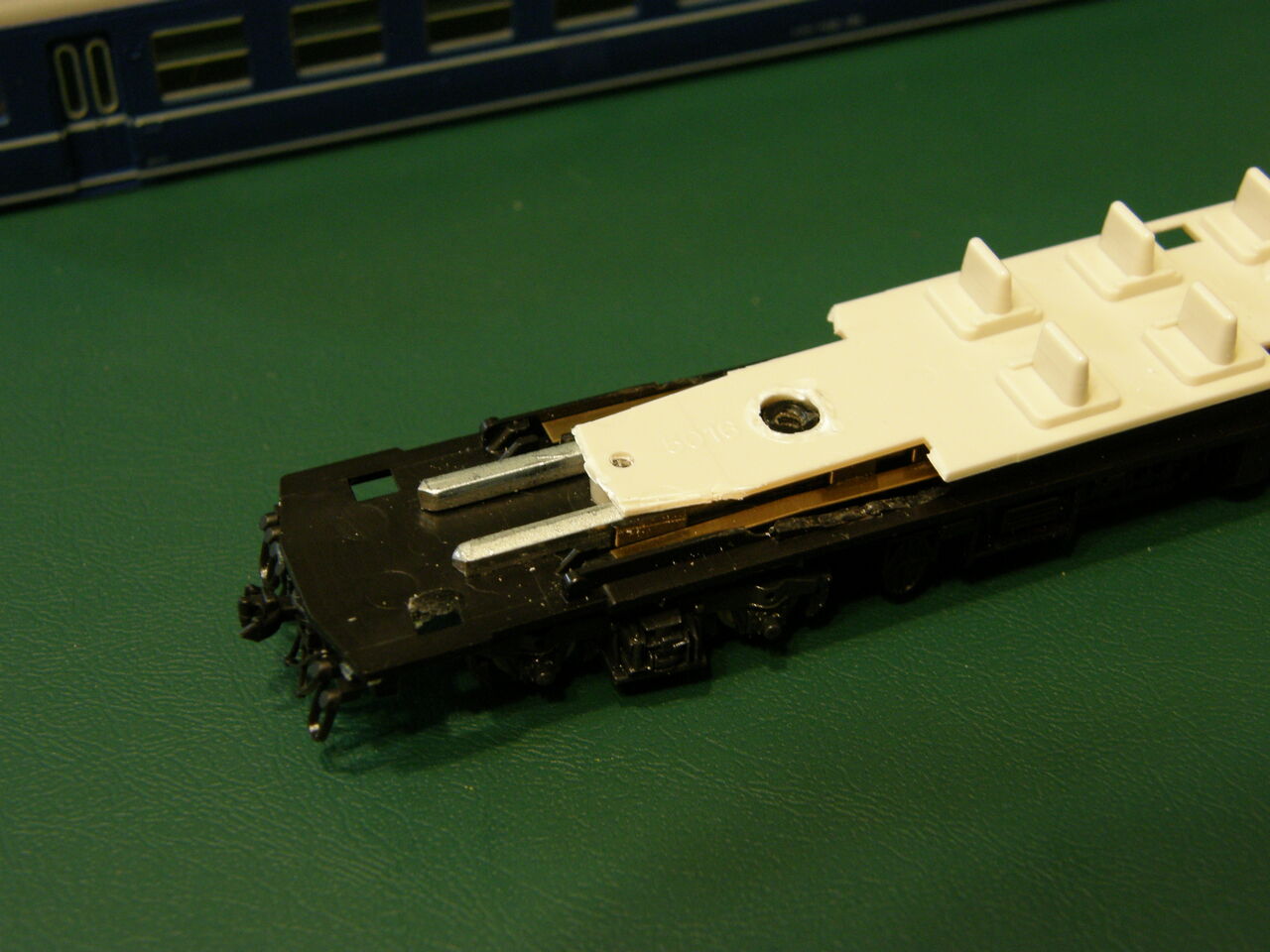

なので、床板を現物あわせでカットしていきますが・・・。
これくらいカットしないと、取り付けできませんでした。

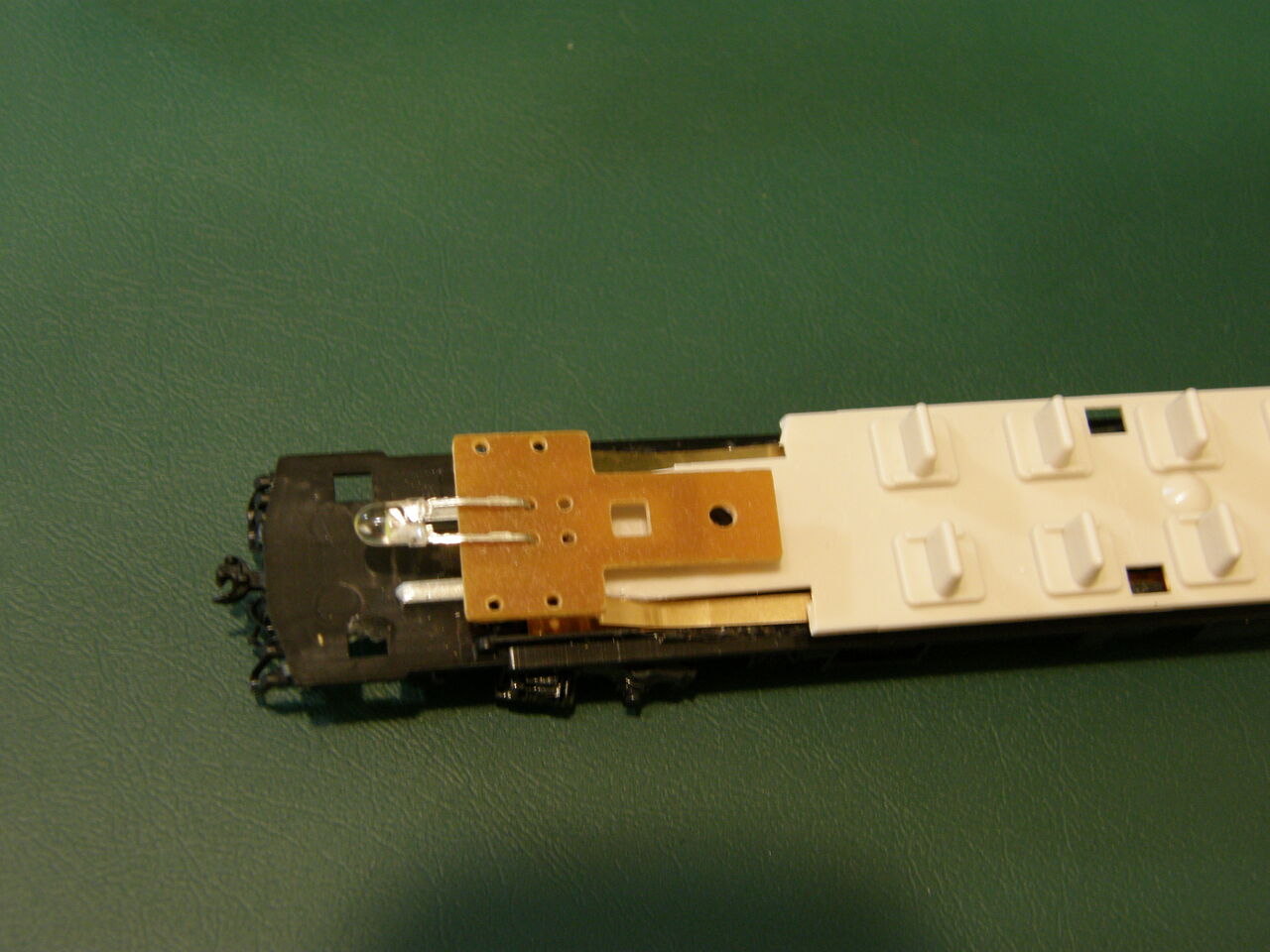

床板の集電板に密着するように、ＬＥＤ基盤の足を曲げておきます。
こんな感じで取り付けることになります。
ライトユニットを被せて、点灯です。

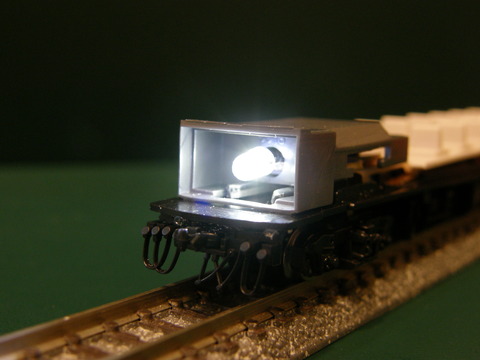

おおっ、ＬＥＤ独特の白色光になりました！
電球と比較すると。明らかに光量が上がっています。

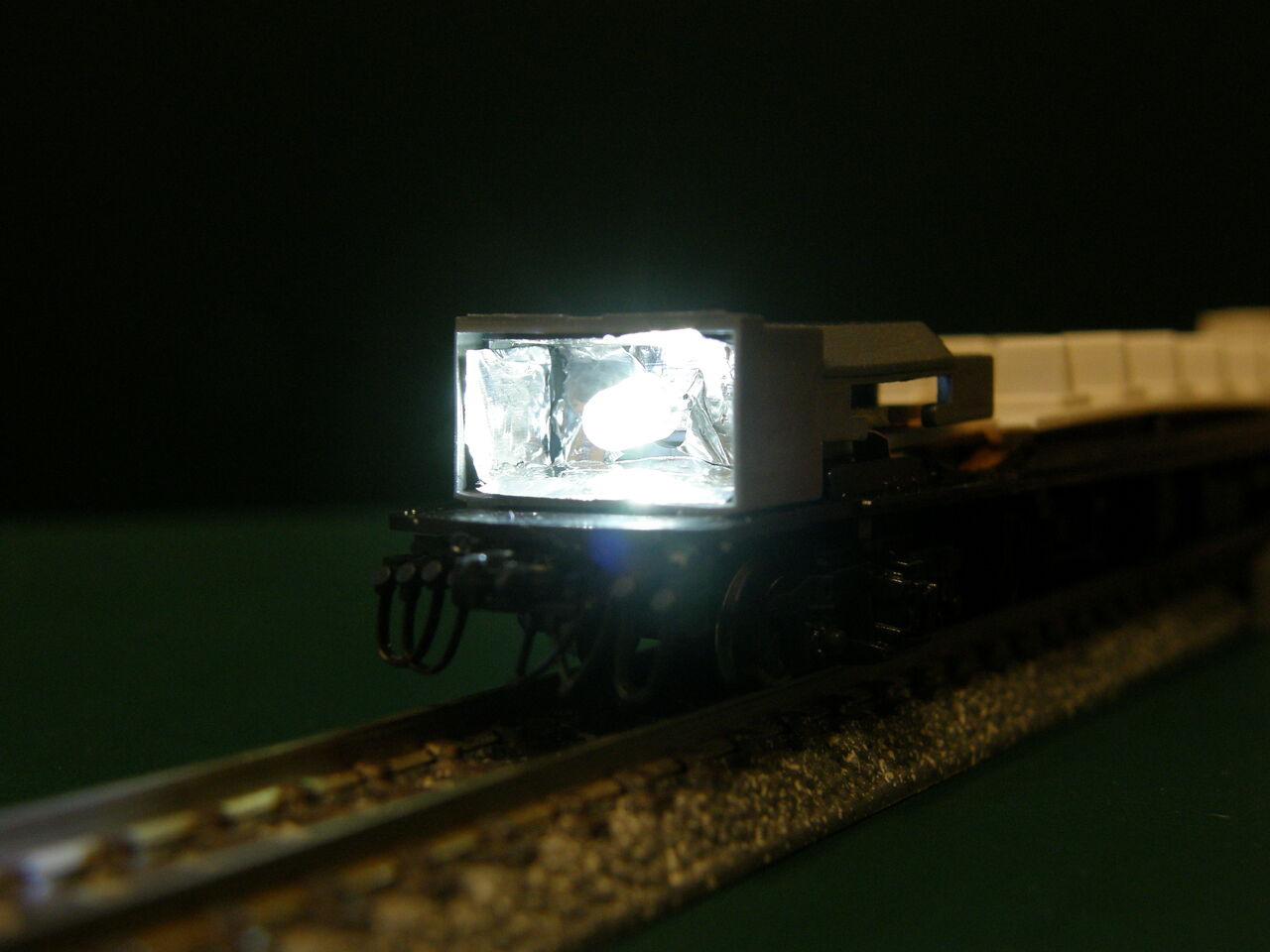

さらに輝度を上げるために、反射を期待して、ライトユニット内にアルミホイルを貼り付けます。
換装後。
写真で見ると、換装前の電球時とあまり変わらないように見えますが、肉眼で見ると明らかに明るくなっています。
また、機関車に牽引されている場合でも、低速時から安定して明るく点灯するようになりました。
ポン付けこそできませんでしたが、床板のカットに留まり、半田付けなどの配線加工はせずに済みましたので、とりあえず成功というところでしょうか。
(^_^)
最近の模型ではＬＥＤが標準装備されているので、低速時からテールライトが明るく輝くのですが、一昔前のモデルだと電球が用いられていたため、ある程度の速度が乗って電圧が上昇しないと、点灯しているのがよく分からないことが多いですね。
そこで、KATOの「スハフ12形・旧製品」を用いて、テールライトを電球からＬＥＤに換装してみることにしました。
使用するパーツはこれ。
「オハニ36かもめ ライトユニット（品番 5077-3G）」です。
模型店のパーツ棚で発見しました。
私は電飾関係には基本的に手を出さないのですが、このパーツは旧製品に用いられているテールライトの基盤に形状が似ていたので、「これならポン付けで交換できるかな」と思ったのです。
・・・実際には、ポン付けはできず、少し加工が必要でした。
これはデフォルトの点灯状態。
そこそこ明るく見えますが、これは機関車に牽かれていないためです。
実際に機関車が牽引すると、低速時にはテールライトは非常に暗く、点灯しているかが分かりません。
※ この車両はカプラー周りを加工しています。
車体を外して通電してみたところ。
電球ですね。
テールライトユニットを車体から外してみました。
で、これがＬＥＤのユニット。
・・・確かに形状は似ていますが、電球のものと比較すると基盤が長いです。
基盤の長さが違っていましたので、想定していたポン付けはできませんでした。
(>_<)
なので、床板を現物あわせでカットしていきますが・・・。
これくらいカットしないと、取り付けできませんでした。
床板の集電板に密着するように、ＬＥＤ基盤の足を曲げておきます。
こんな感じで取り付けることになります。
ライトユニットを被せて、点灯です。
おおっ、ＬＥＤ独特の白色光になりました！
電球と比較すると。明らかに光量が上がっています。
さらに輝度を上げるために、反射を期待して、ライトユニット内にアルミホイルを貼り付けます。
換装後。
写真で見ると、換装前の電球時とあまり変わらないように見えますが、肉眼で見ると明らかに明るくなっています。
また、機関車に牽引されている場合でも、低速時から安定して明るく点灯するようになりました。
ポン付けこそできませんでしたが、床板のカットに留まり、半田付けなどの配線加工はせずに済みましたので、とりあえず成功というところでしょうか。
(^_^)
