さて、新規入線させたKATOの「クモユニ74形」ですが、当鉄道の他の電車と連結するには、TNカプラーに換装する必要があります。

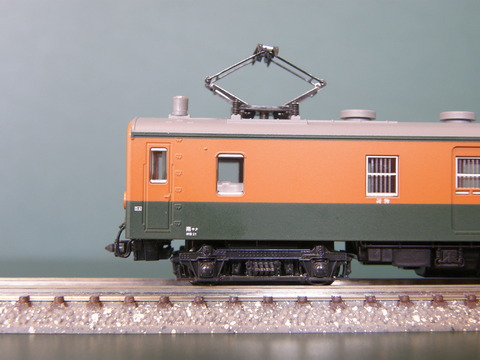

これは「クモユニ82形 800番台(KATO)」のT車。
このように、取り付け用ツメを切断したTNカプラーを、車端部に接着するだけ!
・・・のハズだったのですが・・・。

あれ?
TNカプラーが台車に干渉してとんでもないことに!?
・・・旧型電車に属する「クモユニ74形」は台車が大きいうえ、M車の場合はT車と比較して台車の動きが制限されますので、こんなことになってしまいました。
このままでは取り付けることができません・・・。
(>_<)

色々考えてみたのですが、「TNカプラー後端部の復元用スプリングをあきらめて、大きくカットしてみてはどうだろうか?」という結論に至りました。

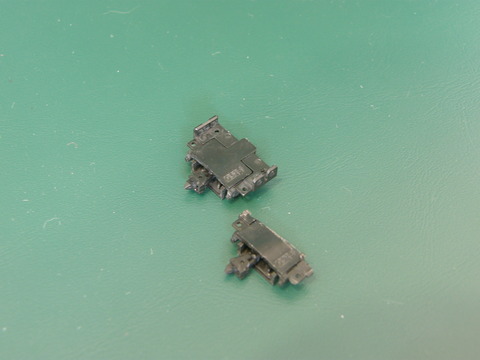

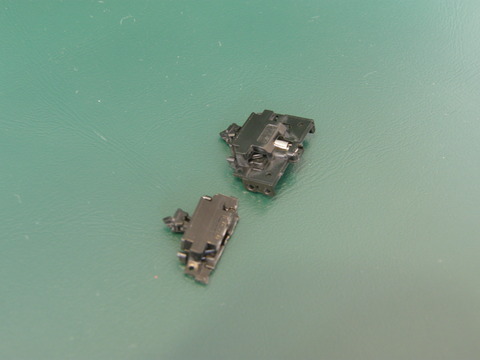

写真上側がデフォルトのTNカプラーで、写真下側が大胆に(笑)カットしたもの。

ここまでカットしても、TNカプラー自体の「ベース部から引き出される動き」には問題ありません。
・・・復元はできなくなりますけどね。
(^_^;ゞ

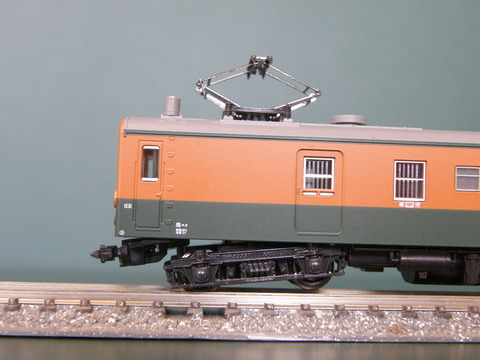

カットした甲斐があって、今度は台車に干渉することなく取り付けることができました。

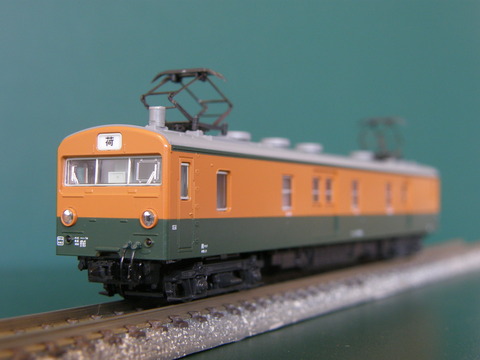

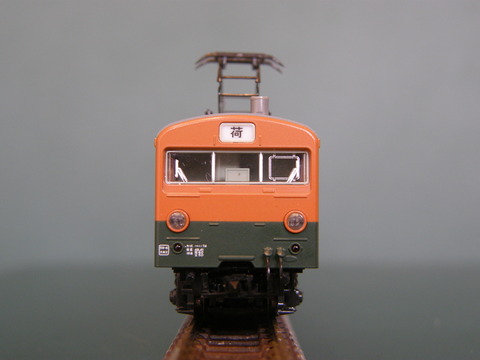

正面から。
凛々しいお顔になりましたよ。

2位側も同様に加工して、床下に接着。

こちらも良いお顔に。
(^_^)

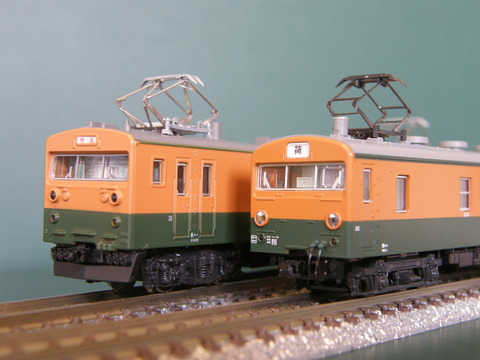

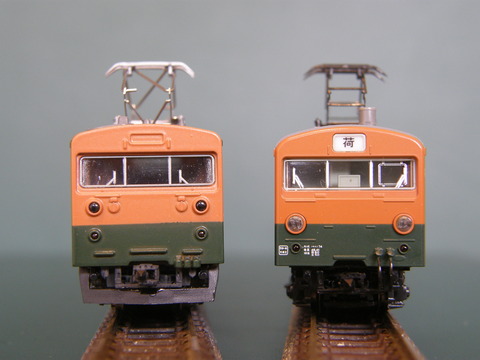

KATOの「クモニ143形(写真左側)」と。
「クモニ143形」もTNカプラーに換装済みです。

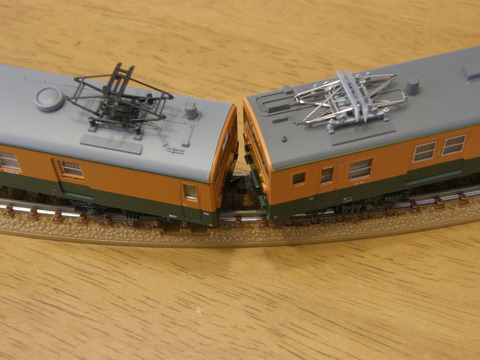

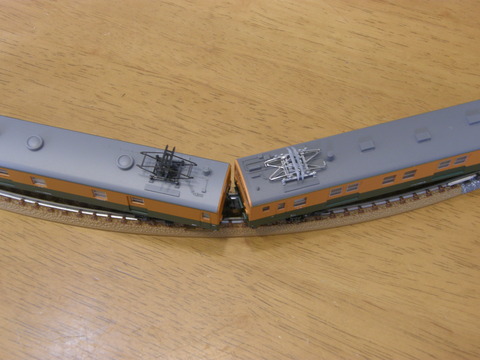

「クモニ143形(写真右側)」と連結して、トミックスの「C243」でカプラーの動きを確認してみます。

特に問題なく通過できました。
(^_^)v

お顔が凛々しくなったので、並べてみたくなりました(笑)。

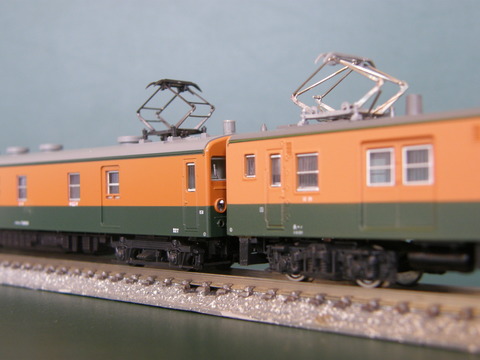

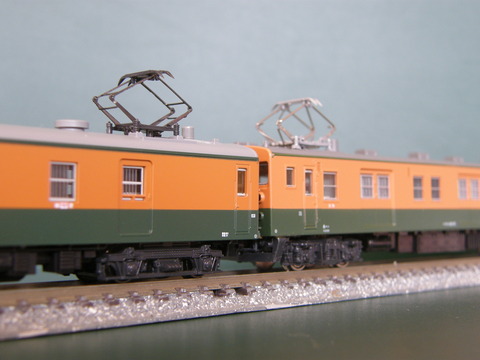

KATOの「クモニ143形(写真右)」と連結。
台車の形状が全然違いますね。
連結間隔は、さすがのTNカプラーです。

良い雰囲気ですね。

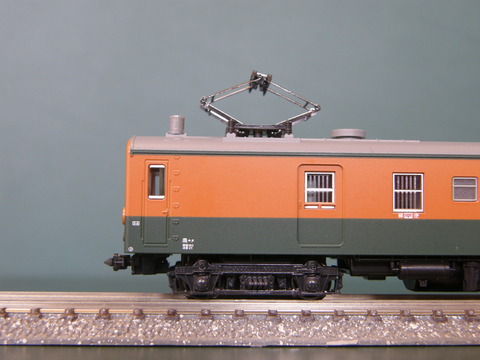

この角度だと、「大目玉」がチラリ。

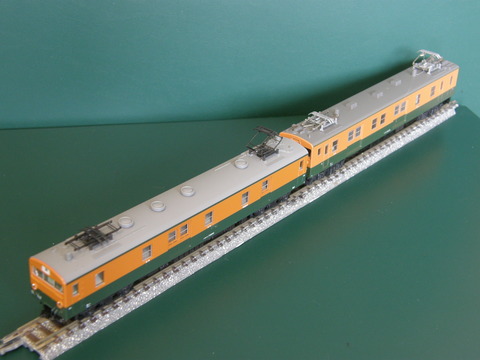

2両編成で。
「クモユニ74形」と「クモニ143形」が連結することはあったのでしょうか?

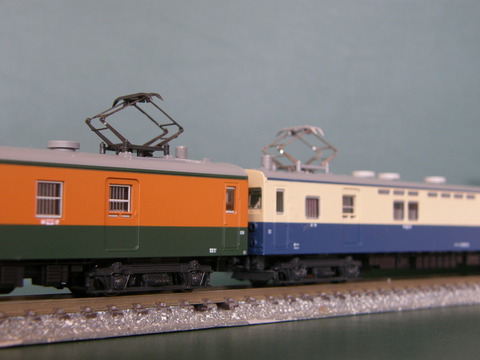

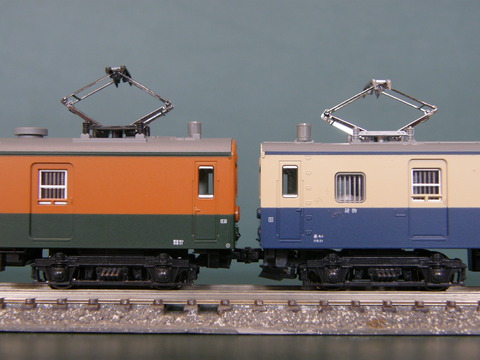

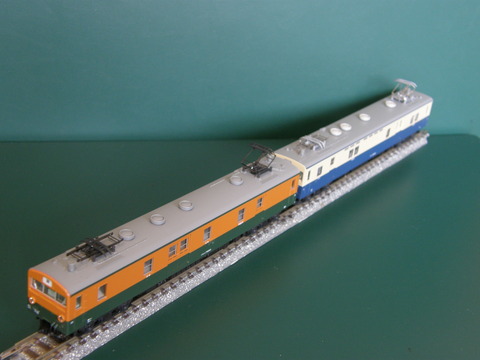

今度は、「クモユニ82形 800番台」と連結。
両車とも台車が大きく、ゴツいです。

この組み合わせはあったのかなぁ?

またもや「大目玉」がチラリ。

湘南色と横須賀色の組み合わせも良いものです。

まぁ、すんなりとはいきませんでしたが、「クモユニ74形」もTNカプラーに換装することができました。
かなり大胆にパーツをカットしましたので、あまりオススメの加工ではありません。
他に良い方法があるかもしれませんしね。
(^_^;ゞ

これは「クモユニ82形 800番台(KATO)」のT車。
このように、取り付け用ツメを切断したTNカプラーを、車端部に接着するだけ!
・・・のハズだったのですが・・・。

あれ?
TNカプラーが台車に干渉してとんでもないことに!?
・・・旧型電車に属する「クモユニ74形」は台車が大きいうえ、M車の場合はT車と比較して台車の動きが制限されますので、こんなことになってしまいました。
このままでは取り付けることができません・・・。
(>_<)

色々考えてみたのですが、「TNカプラー後端部の復元用スプリングをあきらめて、大きくカットしてみてはどうだろうか?」という結論に至りました。
写真上側がデフォルトのTNカプラーで、写真下側が大胆に(笑)カットしたもの。

ここまでカットしても、TNカプラー自体の「ベース部から引き出される動き」には問題ありません。
・・・復元はできなくなりますけどね。
(^_^;ゞ

カットした甲斐があって、今度は台車に干渉することなく取り付けることができました。

正面から。
凛々しいお顔になりましたよ。

2位側も同様に加工して、床下に接着。

こちらも良いお顔に。
(^_^)

KATOの「クモニ143形(写真左側)」と。
「クモニ143形」もTNカプラーに換装済みです。

「クモニ143形(写真右側)」と連結して、トミックスの「C243」でカプラーの動きを確認してみます。

特に問題なく通過できました。
(^_^)v

お顔が凛々しくなったので、並べてみたくなりました(笑)。

KATOの「クモニ143形(写真右)」と連結。
台車の形状が全然違いますね。
連結間隔は、さすがのTNカプラーです。

良い雰囲気ですね。

この角度だと、「大目玉」がチラリ。

2両編成で。
「クモユニ74形」と「クモニ143形」が連結することはあったのでしょうか?

今度は、「クモユニ82形 800番台」と連結。
両車とも台車が大きく、ゴツいです。

この組み合わせはあったのかなぁ?

またもや「大目玉」がチラリ。

湘南色と横須賀色の組み合わせも良いものです。

まぁ、すんなりとはいきませんでしたが、「クモユニ74形」もTNカプラーに換装することができました。
かなり大胆にパーツをカットしましたので、あまりオススメの加工ではありません。
他に良い方法があるかもしれませんしね。
(^_^;ゞ
